أفضل أجهزة حماية الدوائر الكهربائية للمباني واللوحات الفرعية
تُعد أجهزة حماية الدوائر الكهربائية من أهم مكونات الأمان في لوحات التوزيع الكهربائية، إذ تُستخدم لحماية الكابلات والمعدات والأشخاص من أخطار
زيادة الحمل والتماس الكهربائي وتسرب التيار إلى الأرض بحسب نوع الجهاز المستخدم. وتشمل هذه الفئة
القواطع الفرعية MCB وRCCB وRCBO، حيث يؤدي كل نوع وظيفة حماية محددة أو مجمّعة بما يتوافق مع تصميم الدائرة
ومستوى الأمان المطلوب في التطبيقات السكنية والتجارية والصناعية الخفيفة.
ويعتمد اختيار أجهزة حماية الدوائر الكهربائية المناسبة على عدة عوامل مهمة مثل: نوع الحمل، قيمة التيار، مقطع الكابل، مستوى تيار العطل،
نظام التأريض، حساسية الحماية المطلوبة، وطبيعة الموقع سواء كان داخليًا أو خارجيًا أو في مناطق رطبة. لذلك فإن فهم الفروق بين
MCB وRCCB وRCBO يساعد على اختيار الحل الصحيح للدائرة الكهربائية وتحقيق أفضل توازن بين السلامة واستمرارية التشغيل.

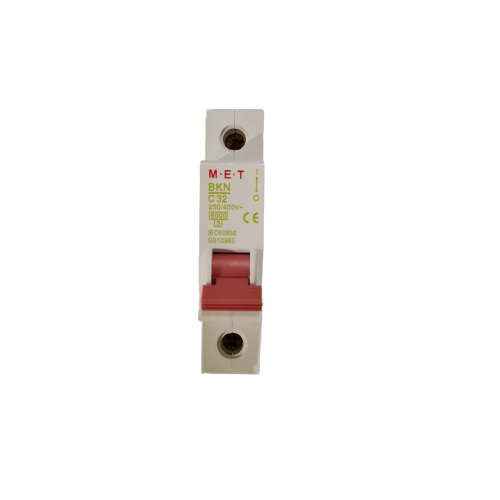

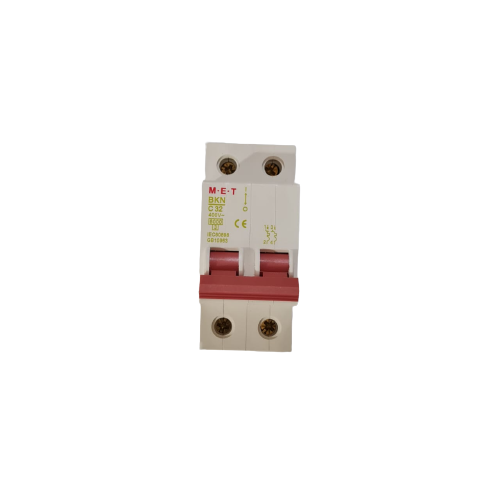

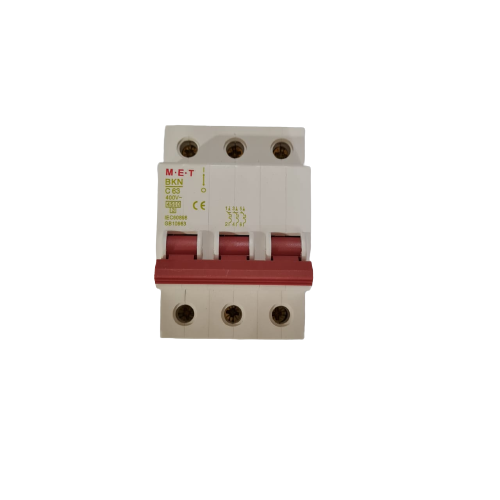

أجهزة حماية الدوائر الكهربائية MCB – القاطع المصغّر
ما الذي تحميه أجهزة حماية الدوائر الكهربائية من نوع MCB؟
يوفّر MCB حماية من زيادة التيار، ويفصل الدائرة عند حدوث:
- زيادة حمل (Overload): تيار زائد مع الزمن قد يؤدي إلى ارتفاع حرارة الكابلات وتلف العزل.
- التماس كهربائي (Short Circuit): تيار عطل مرتفع جدًا قد يسبب تلفًا شديدًا للمعدات أو خطر حريق.
آلية عمل أجهزة حماية الدوائر الكهربائية MCB
- فصل حراري: لحماية الدائرة من زيادة الحمل بواسطة عنصر ثنائي المعدن يتفاعل مع الحرارة.
- فصل مغناطيسي: لحماية الدائرة من التماس الكهربائي بفصل لحظي عند ارتفاع التيار بصورة كبيرة.
استخدامات أجهزة حماية الدوائر الكهربائية MCB
- دوائر الإنارة الداخلية والخارجية.
- دوائر المقابس مع اختيار قيمة الأمبير المناسبة وتوافقها مع مقطع الكابل.
- دوائر السخانات والأفران ووحدات التكييف عندما تكون حماية التسرب الأرضي منفصلة.
- المضخات والمحركات الصغيرة مع اختيار منحنى الفصل المناسب.
- المغذيات الخارجية ولوحات الإعلانات والأحمال المرتبطة بالحدائق والخدمات.
المعلومات الكهربائية الشائعة لقواطع MCB
- الجهد المقنن: غالبًا 230/400 فولت AC.
- التردد: 50/60 هرتز.
- عدد الأقطاب: 1P / 2P / 3P / 4P.
- التيار المقنن (In): نطاق شائع 6–63 أمبير.
- منحنى الفصل: B / C / D حسب طبيعة الحمل.
- قدرة القطع (Icn): شائع 6kA / 10kA حسب الموديل ومستوى تيار العطل بالموقع.
- المعيار المرجعي: IEC 60898-1.
أجهزة حماية الدوائر الكهربائية RCCB – قاطع التسرب الأرضي
ما الذي تحميه أجهزة حماية الدوائر الكهربائية من نوع RCCB؟
يحمي RCCB الأشخاص والممتلكات عبر اكتشاف تيار التسرب إلى الأرض وفصل الدائرة عند تجاوز قيمة التسرب المحددة. ويساعد ذلك على:
- تقليل خطر الصعق الكهربائي عند ملامسة أجزاء حية أو عند وجود عطل عزل في الجهاز.
- تقليل مخاطر الحريق الناتجة عن تيارات التسرب بسبب ضعف أو تلف العزل.
مهم: قاطع RCCB لا يوفّر حماية من زيادة الحمل أو التماس الكهربائي، ولذلك يجب استخدامه مع
قاطع MCB أو مع وسيلة حماية أمامية مناسبة حسب التصميم.
استخدامات أجهزة حماية الدوائر الكهربائية RCCB
- حماية لوحة كاملة أو مجموعة دوائر معًا.
- الحمامات والمطابخ والمغاسل والمناطق الرطبة.
- الدوائر الخارجية والمقابس النهائية والأماكن الأعلى خطورة للصعق.
- سخانات المياه والمضخات والمعدات الأكثر عرضة لتسرب العزل.
- المواقع التجارية التي تتطلب مستوى مرتفعًا من سلامة المستخدمين.
المعلومات الكهربائية الشائعة لقواطع RCCB
- الجهد المقنن: غالبًا 230/400 فولت AC.
- التردد: 50/60 هرتز.
- عدد الأقطاب: 2P أو 4P.
- التيار المقنن (In): 25 / 40 / 63 / 80 / 100 أمبير.
- حساسية فصل التسرب (IΔn): 30 mA لحماية الأشخاص، و100 mA أو 300 mA لبعض تطبيقات الحريق والانتقائية.
- النوع: AC / A / F / B حسب طبيعة الحمل ونوع التسرب المتوقع.
- المعيار المرجعي: IEC 61008-1.
أجهزة حماية الدوائر الكهربائية RCBO – حماية كاملة لكل دائرة
ما الذي تحميه أجهزة حماية الدوائر الكهربائية من نوع RCBO؟
يجمع RCBO بين مزايا MCB وRCCB في جهاز واحد، لذلك فهو يوفّر:
- حماية من زيادة الحمل والتماس الكهربائي.
- حماية من تسرب التيار إلى الأرض لتقليل أخطار الصعق والحريق.
لماذا تُعد أجهزة حماية الدوائر الكهربائية RCBO خيارًا مميزًا؟
يُستخدم RCBO عندما تكون الحاجة إلى حماية كل دائرة على حدة مهمة من الناحية التشغيلية. ففي حالة حدوث عطل أو تسرب في دائرة واحدة،
يفصل RCBO الخاص بهذه الدائرة فقط، بدلًا من فصل مجموعة دوائر كاملة خلف RCCB واحد. وهذا يساهم في تحسين
الانتقائية وتقليل الفصل غير المرغوب ورفع استمرارية الخدمة، خاصة في الدوائر الحساسة أو الحرجة.
استخدامات أجهزة حماية الدوائر الكهربائية RCBO
- الدوائر النهائية التي تتطلب حماية مستقلة لكل دائرة.
- الدوائر الحساسة مثل أنظمة الأمن والخوادم وبعض التطبيقات الطبية والتبريد.
- الدوائر الخارجية والمناطق الرطبة والمضخات.
- اللوحات السكنية المتقدمة التي تحتاج إلى انتقائية فصل أعلى.
- المشروعات التجارية التي يهمها تقليل التوقف عند حدوث الأعطال.
المعلومات الكهربائية الشائعة لقواطع RCBO
- الجهد المقنن: غالبًا 230 فولت AC أو 230/400 فولت AC حسب الإصدار.
- التردد: 50/60 هرتز.
- عدد الأقطاب: 1P+N، وتتوفر أيضًا 2P / 3P+N / 4P حسب السلسلة.
- التيار المقنن (In): شائع 6–63 أمبير.
- منحنى الفصل: غالبًا B أو C.
- حساسية فصل التسرب (IΔn): شائع 30 mA، وقد تتوفر قيم أخرى حسب التصميم.
- قدرة القطع: شائع 6kA / 10kA.
- المعيار المرجعي: IEC 61009-1.
كيفية اختيار أجهزة حماية الدوائر الكهربائية المناسبة
- MCB فقط: عند الحاجة إلى حماية الكابل والمعدات من زيادة الحمل والتماس الكهربائي، مع وجود حماية تسرب منفصلة أو عدم الحاجة إليها حسب التصميم.
- RCCB + MCB: حل اقتصادي لحماية عدة دوائر، لكن عطل تسرب واحد قد يؤدي إلى فصل مجموعة دوائر معًا.
- RCBO: خيار متقدم لحماية كل دائرة منفردة مع عزل أفضل للأعطال وتقليل الانقطاع غير المرغوب.
أين تُستخدم أجهزة حماية الدوائر الكهربائية عادةً؟
- دوائر الإنارة.
- دوائر المقابس العامة والمخصصة.
- دوائر التكييف ووحدات التبريد.
- سخانات المياه والغلايات.
- المضخات والمحركات الصغيرة.
- الأحمال الخارجية واللوحات الإعلانية.
- الدوائر الحساسة المرتبطة بالتحكم وتقنية المعلومات وأنظمة الأمن.
مراجع ومعايير أجهزة حماية الدوائر الكهربائية
للاطلاع على المراجع الفنية والمعايير الدولية المرتبطة بهذه الفئة من المنتجات، يمكن الرجوع إلى:
ملاحظة مهمة قبل الشراء أو الاعتماد
تختلف القيم الدقيقة مثل الجهد المقنن، قدرة القطع، منحنى الفصل، نوع وحساسية التسرب، والشهادات الفنية باختلاف العلامة التجارية والموديل.
لذلك يجب دائمًا التأكد من ملصق الجهاز أو الداتا شيت قبل الاختيار النهائي، مع مراعاة مقطع الكابل، تيار الحمل، مستوى تيار العطل بالموقع،
نظام التأريض، ومتطلبات الكود الكهربائي المحلي. هذا يضمن أن أجهزة حماية الدوائر الكهربائية المختارة مناسبة فعليًا للتطبيق المطلوب دون
تغيير المعنى الفني أو تجاوز حدود الاستخدام الصحيح.
