كونكترات/موصلات كابلات مقاومة للماء هي حلول احترافية لتوصيل الكابلات في المواقع الخارجية والبيئات الرطبة، وقد صُممت لحماية نقاط الربط من الماء، والغبار، والرطوبة، والتآكل، والتعرض للعوامل الجوية. توفر هذه الموصلات وصلة آمنة وسريعة لتمديد الكابلات أو تشعيبها أو توزيعها دون الحاجة إلى صندوق توصيل منفصل، مع مستوى إحكام عالٍ عبر جلاندات ضغط تساعد على عزل نقطة التوصيل وتخفيف الشد على الكابل بما يحد من فرص الانسحاب أو التلف أثناء التشغيل.
نوفر جميع الأنواع والمقاسات بما يشمل: مستقيم (Inline)، نوع T ثلاثي المخارج، نوع Y، ونوع (+) رباعي المخارج، مع خيارات جلاند متعددة تناسب أقطار الكابلات المختلفة. هذا التنوع يجعل كونكترات/موصلات كابلات مناسبة لمدى واسع من تطبيقات التمديدات الخارجية، وأعمال الصيانة، والربط السريع في المشاريع التي تتطلب حماية موثوقة ضد الماء والغبار.
تعتمد فعالية هذه الموصلات على التصميم المحكم للجسم الخارجي، وعلى جودة عناصر الإغلاق الداخلية مثل حلقات O-Ring والجوانات والجلاندات الملائمة لقطر الكابل. وعند اختيار المقاس الصحيح وتنفيذ التركيب بالشكل المناسب، يمكن الحفاظ على مستوى الحماية المطلوب في التطبيقات الخارجية ومناطق الرطوبة.

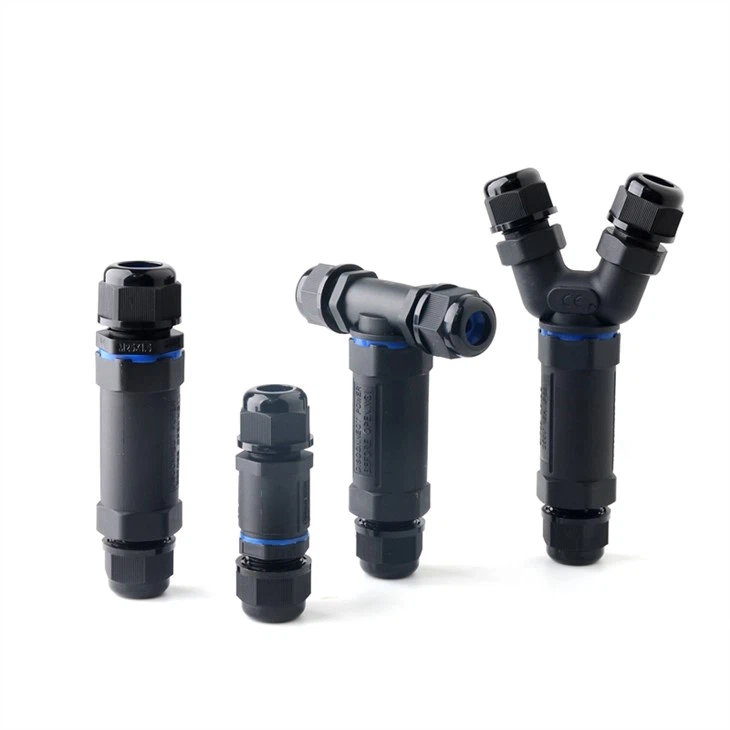

أنواع كونكترات/موصلات كابلات المتوفرة

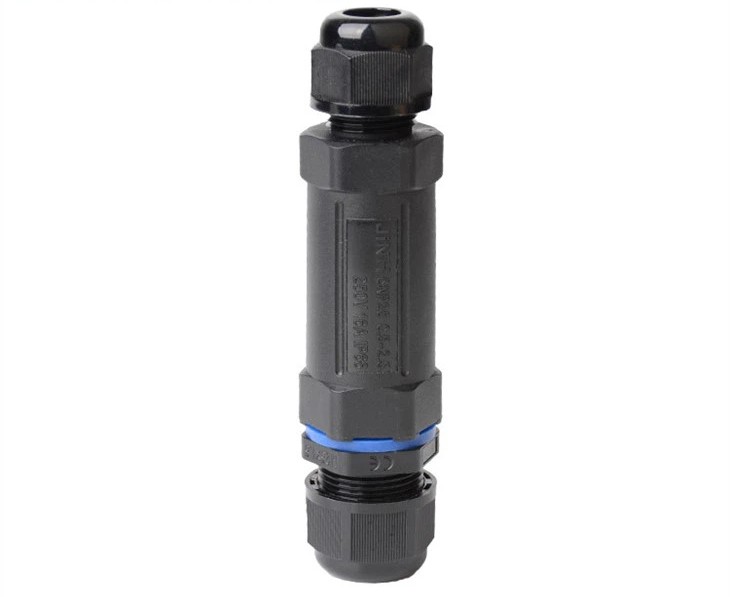

- موصل مستقيم / خطي (2-Way): لتمديد الكابل (Cable-to-Cable) أو أعمال الإصلاح.
- موصل نوع T (3-Way): مدخل واحد إلى مخرجين لاستخدامات التشعيب.

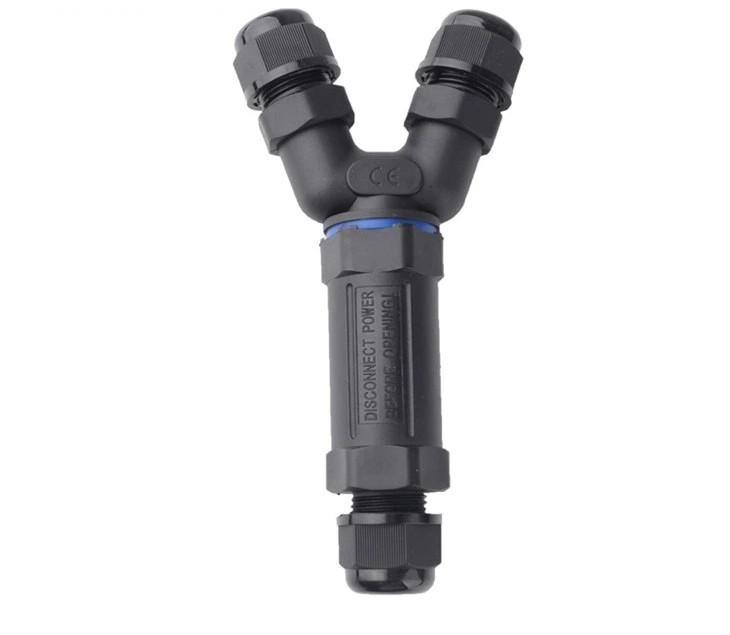

- موصل نوع Y (3-Way Split): تشعيب بمخارج مائلة يساعد على تنظيم مسار الكابلات.
- موصل نوع (+) / صليبي (4-Way): لتوزيع متعدد الاتجاهات وربط أو تشعيب رباعي.
يسمح هذا التنوع في التصميم باختيار شكل الربط الأنسب حسب طبيعة الموقع، وعدد المخارج المطلوبة، ومسار الكابلات، وطريقة التوزيع المطلوبة في المشروع. ولهذا تُستخدم كونكترات/موصلات كابلات في تطبيقات تتراوح من التمديدات البسيطة إلى تطبيقات التوزيع الخارجي الأكثر تعقيدًا.
المزايا الرئيسية في كونكترات/موصلات كابلات
- درجة حماية عالية: خيارات IP67 / IP68 (حسب السلسلة) للمساعدة على مقاومة الماء والغبار.
- مناسبة للاستخدام الخارجي: تتحمل الرطوبة ورذاذ الماء والغبار وظروف المواقع المكشوفة.
- جلاندات إحكام وضغط: تمنح تثبيتًا قويًا للكابل مع تخفيف الشد.
- تركيب سريع وسهل: شدّ الجلاندات وترتيب المسارات يتم بسهولة نسبيًا.
- تصاميم متعددة للمخارج: مستقيم / T / Y / (+) لتناسب أشكال التوزيع المختلفة.
- عمر تشغيلي طويل: هيكل متين ونظام إحكام مناسب للاستخدام المستمر في الخارج.
من أهم مزايا كونكترات/موصلات كابلات أنها تقلل الحاجة إلى حلول إضافية في بعض التطبيقات، حيث تجمع بين وظيفة التوصيل ووظيفة الحماية في نقطة واحدة، بشرط اختيار الموديل المناسب وطريقة التركيب الصحيحة.
المعلومات الفنية لكونكترات/موصلات كابلات
- درجة الحماية: IP67 / IP68 حسب الموديل، ونوع الجلاند، ومطابقة قطر الكابل، وصحة التركيب.
- مادة الجسم: بوليمر عالي المتانة مثل PA66 / نايلون، وبعض السلاسل قد تستخدم PC/ABS.
- نظام الإحكام: حلقات O-Ring من السيليكون أو المطاط مع جوانات داخلية.
- مداخل الكابل: جلاندات ضغط مدمجة بنظام PG أو Metric حسب السلسلة.
- التثبيت: توصيل خطي مباشر، وبعض الموديلات تدعم التثبيت السطحي حسب التصميم.
- اللون: أسود غالبًا.
- ظروف التشغيل: مناسبة للبيئات الخارجية، مع اختلاف مدى الحرارة حسب السلسلة.
- السعة الكهربائية: تعتمد على نوع الترمينال أو الكونكتور الداخلي المستخدم، مع توفر سلاسل بقدرات مختلفة.
مهم: الحفاظ على تصنيف IP67/IP68 يتطلب اختيار جلاند مطابق لقطر الكابل، وشدّه بالشكل الصحيح، والتأكد من سلامة حلقات الإحكام وجميع عناصر العزل.
توافق مقاسات الكابلات مع كونكترات/موصلات كابلات
تدعم هذه الموصلات مدى واسعًا من أقطار الكابلات الخارجية (OD) من خلال اختيار مقاس الجلاند الصحيح. ويختلف المدى الدقيق باختلاف السلسلة والتصميم، لكن المدى الاعتيادي المدعوم يمتد من حوالي 3 مم حتى 25 مم+، وقد يزيد في السلاسل الثقيلة.
كونكترات/موصلات كابلات بجلاندات Metric (M)
- M12: 3–6.5 مم
- M16: 4–8 مم (بعض الأنواع حتى 10 مم)
- M20: 6–12 مم (بعض الأنواع حتى 13 مم)
- M25: 10–14 مم (بعض الأنواع حتى 18 مم)
- M32: 15–21 مم
- M40: 19–28 مم
كونكترات/موصلات كابلات بجلاندات PG
- PG7: 3–6.5 مم
- PG9: 4–8 مم
- PG11: 5–10 مم
- PG13.5: 6–12 مم
- PG16: 10–14 مم
- PG21: 13–18 مم
- PG29: 18–25 مم
- PG36: 22–32 مم
- PG42: 32–38 مم
- PG48: 37–44 مم
أنواع الكابلات المتوافقة مع كونكترات/موصلات كابلات
- كابلات دائرية مرنة خارجية (PVC / مطاط)
- كابلات التحكم والإنارة منخفضة الجهد
- كابلات الطاقة الشمسية أو الكابلات الخارجية حسب قطر الكابل
- الكابلات المدرعة (SWA) عند استخدام جلاندات مناسبة للمدرع
الاستخدامات الشائعة لكونكترات/موصلات كابلات
- أعمدة إنارة الشوارع ومشاريع الطرق
- إنارة الحدائق واللاندسكيب
- النوافير ومناطق الرطوبة
- CCTV وتمديدات الطاقة الخارجية
- الطاقة الشمسية وتوزيع الطاقة في الخارج
- اللوحات الإرشادية وتوصيلات التحكم الصناعية
تُستخدم كونكترات/موصلات كابلات في هذه التطبيقات لأنها توفر نقطة توصيل محمية ومناسبة للظروف الخارجية، كما تساعد على تقليل تعرض نقاط الربط للعوامل البيئية المؤثرة عند التركيب الصحيح وباستخدام الجلاندات المناسبة.
خيارات توريد كونكترات/موصلات كابلات
- تصاميم مستقيم / T / Y / (+)
- معايير جلاند: PG / Metric (M)
- اختلاف عدد المخارج واتجاهاتها
- تكوينات داخلية متعددة حسب القدرة أو التيار أو السلسلة
